直管旁通壓力平衡型補償器的結構特點及安裝要求

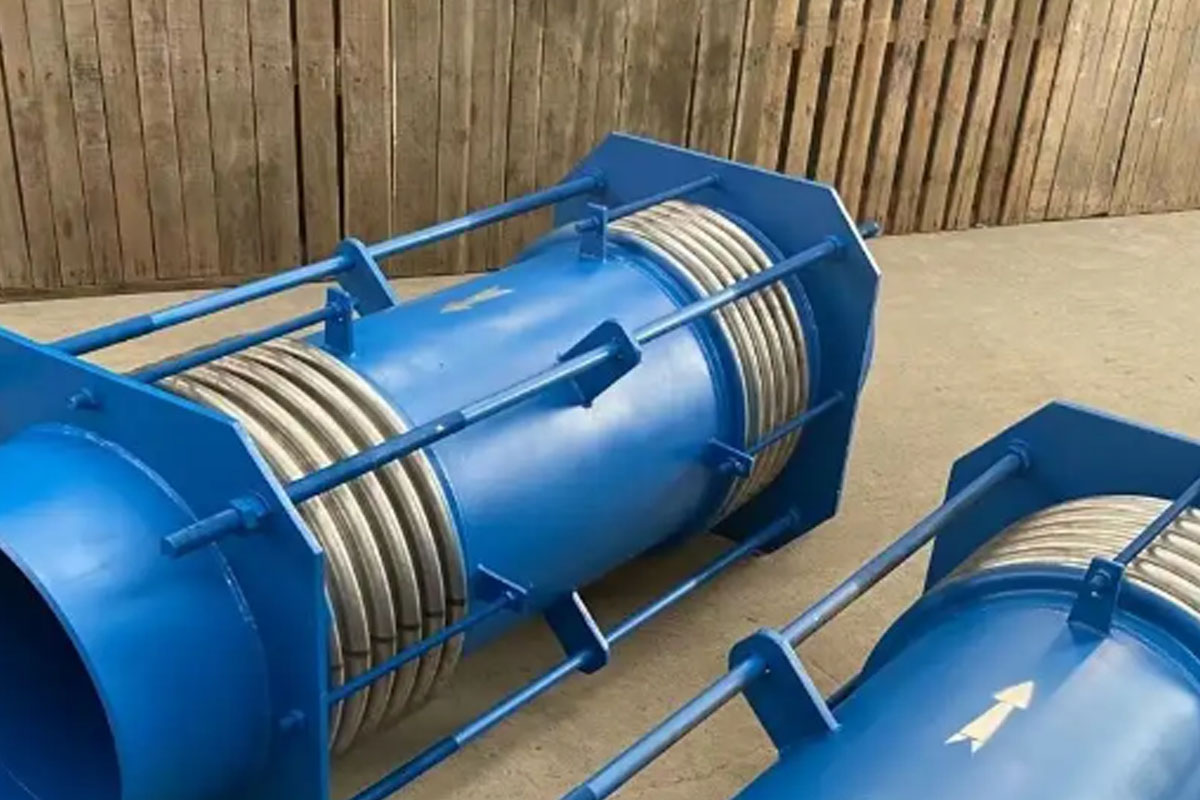

直管旁通壓力平衡型補償器主要依靠工作體波紋管的有效伸縮變形用于吸收管道及容器等的熱膨脹和收縮引起的尺寸變化，或補償管道，容器的軸向，橫向和角度位移等等。直管旁通壓力平衡型補償器為波紋管式結構，由補償波紋管、平衡波紋管、拉桿以及盲端封頭等組成。主要安裝在管道的拐彎處，起平衡管道的內壓產生的推力。
直管壓力平衡型補償器的作用
直管壓力平衡型補償器的補償系統中的軸向位移，內壓推力自身平衡，直管壓力平衡型補償器可用于不宜設置固定支架的高物位直管線或大直徑管線中。
直管旁通壓力平衡型補償器的安裝要求
- 嚴禁焊渣濺傷直管旁通壓力補償器。
- 須按產品流向標志安裝。
- 波紋管兩端須合理的設置導向支座及固定支座。
- 不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
- 禁止用安裝拉桿或限位拉桿起吊。
- 安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
總之
直管旁通壓力平衡型補償器具有吸收內壓推力的能力，且有良好的導向性，產品剛度小，外形尺寸小等特點。直管旁通補償器設計原理主要考慮三個因素：抗壓強度，穩定性和疲勞性能。
直管旁通壓力平衡型補償器廣泛用于現代工業，可以補償軸向，橫向和角度方向。它具有無推力，簡化軸承設計，耐腐蝕，耐高溫，降噪，減振等特點。
